Massy Atlantis

[lulu]

Salut,

Voici les câbles qui équipent chacunes des pièces de la résidence de l'opéra :





Ca ressemble très fortement à du RJ45, donc même si d'après la générale de promotion nous auront des prises en "T", je pense qu'il sera possible de se faire un "vrai" câblage réseau.

[Mat]

Bonjour,

Il s'agit bien de câblage RJ45

Du catégorie 5e plus précisément (donc certifié gigabit!), ce qui est logique vu qu'à priori sur la photo il n'y a qu'une seule couche de blindage (de tête 2 pour le cat6).

J'ai trouvé les infos sur en faisant des recherches sur la référence "PTT 299"

En espérant que l'on puisse simplement retirer les embases type "T" pour les remplacer par des embases RJ45

[Oyo]

Oh purée la bonne nouvelle!

Par contre, bien que cela soit des câbles, ils peuvent nous mettre des prises en T?

[Mat]

[mr_edison]

[Mat]

Non, je ne le connais pas. Il faudrait que je me replonge dans toute la paperasse voir si l'info y est. En tout cas le câblage est en RJ c'est le principal Et pourtant la GDP m'avait dit que non donc niveau fiabilité de l'info... On verra bien pour les prises

[Mat]

J'ai réalisé le câblage chez moi et ça fonctionne sans problème en 100mbits (pas testé plus)

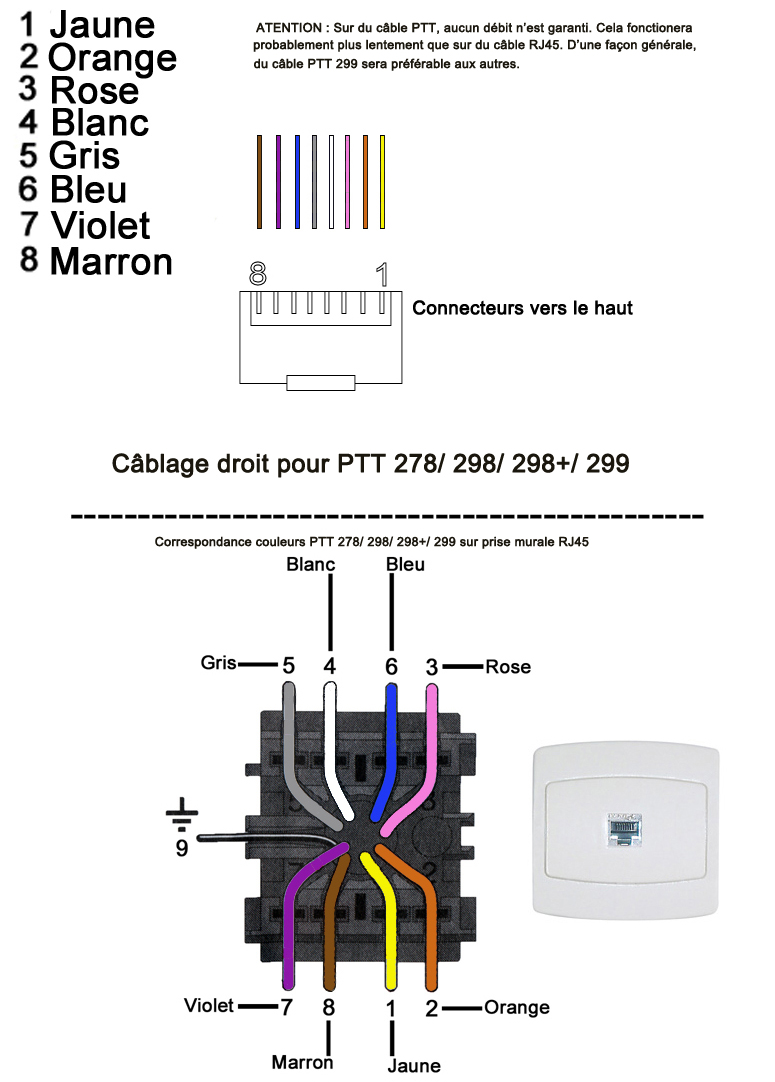

Si ça peut aider voici un schéma de câblage :

Comme le câble PTT 299 (ou FT 299) n'a pas le même code couleur que le "vrai" RJ45 il faut les faire correspondre :

[bigmagic]

Bonjour,
Normalement ça devrait être du RJ45 qui est la nouvelle norme.
Moi, je n'ai pas de problème en 1Gb !
J'ai un switch Gigabit au niveau du compteur électrique et je redistribue le réseau sur le bornier de brassage.
J'ai connecté la freebox directement sur la prise de test FT.

[Mat]

On voit bien qu'il s'agit de câble PTT 299 sur la photo puisque c'est écrit dessus. C'était la norme (RT2005) à la date du permis de construire (avec les prises gigogne...)

Quoi qu'il en soit c'est du catégorie 5 donc ça ne devrait pas poser de soucis même pour du Gigabit

Moi aussi j'ai mis un switch dans le boîtier électrique sur lequel j'ai raccordé les prises de chaque pièce qui étaient reliées au DTI. Par contre ni Freebox ni ligne FT vu que je passe par le câble

[prom]

Bonjour Mathieu,

Peux tu détailler ton installation avec le switch: où l'as tu placé: dans la gaine? si tu as le temps de prendre une photo ça serait génial:)

Merci pour ta réponse.

Bonne journée

[Mat]

Voici quelques photos dans l'ordre chronologique du câblage :

[prom]

super mathieu merci pour ces photos!
c'est bien que le bornier PTT soit désormais dans le tableau électrique car avant c'était dans les gaines communes de l'immeuble
du coup on peut faire une install propre du réseau informatique
